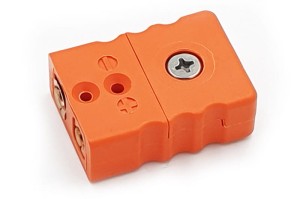

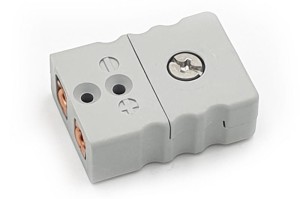

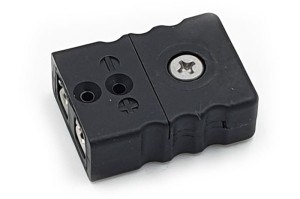

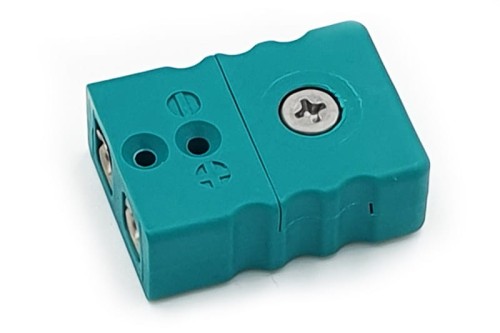

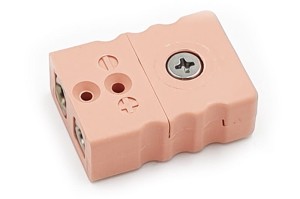

Gniazdo kompensacyjne standard 200 °C - SG1

Zastosowanie: Wtyczka kompensacyjna "standard" stosowana do połączeń z czujnikami termoelektrycznymi (termopary) oraz RTD (rezystancyjnymi)

Budowa:

• korpus wykonany z wysokiej jakości tworzywa wzmocnionego włóknem szklanym
• oznaczenie kolorów wg normy IEC
• bolce wykonane z materiału zgodnego z typem termopary
• pokrywa wtyczki mocowana za pomocą jednej śruby co pozwala na szybki montaż
• wewnątrz uformowana bariera z tworzywa zapobiegająca zwarciom
• łatwe podłączenie przewodów poprzez podkładkę pod śrubą
• wkręty ze stali nierdzewnej z łbem soczewkowym
• Maksymalna temperatura pracy: 200 °C

Przewody:

• Maksymalna średnica przewodów (drutów) do przyłączenia:  2,0 mm.
• Maksymalna zewnętrzna średnica kabla 8,0 mm.

Zastosowanie:

Wkładka panelowa do obwodów termopar i czujników RTD (rezystancyjnych). Mocowanie odbywa się za pomocą wspornika ze stali nierdzewnej i dwóch śrub.

Budowa:

• Korpus z tworzywa termoplastycznego wzmocnione włóknem szklanym
• Wkładki metalowe zgodne ze stosowaną termoparą (ten sam materiał)
• Polaryzowane kołki zapewniają prawidłowe połączenie
• Łatwe podłączanie przewodów dzięki konstrukcji warstwowej
• Uformowana bariera pomiędzy zaciskami zapobiega zwarciom
• Wytrzymała konstrukcja
• Oznaczenie biegunowości na korpusie
• Wspornik ze stali nierdzewnej i śruby do montażu na panelu tylnym
• Rozmiar przewodu: do średnicy 1,6 mm
• Maksymalna temperatura pracy: 220 °C
• Wymagany otwór montażowy: 27mm (max. grubość panelu 5mm)

Zastosowanie:

Wkładka panelowa do obwodów termopar i czujników RTD (rezystancyjnych). Mocowanie odbywa się za pomocą wspornika ze stali nierdzewnej i dwóch śrub.

Budowa:

• Korpus z tworzywa termoplastycznego wzmocnione włóknem szklanym
• Wkładki metalowe zgodne ze stosowaną termoparą (ten sam materiał)
• Polaryzowane kołki zapewniają prawidłowe połączenie
• Łatwe podłączanie przewodów dzięki konstrukcji warstwowej
• Uformowana bariera pomiędzy zaciskami zapobiega zwarciom
• Wytrzymała konstrukcja
• Oznaczenie biegunowości na korpusie
• Wspornik ze stali nierdzewnej i śruby do montażu na panelu tylnym
• Rozmiar przewodu: do średnicy 0,6 mm
• Maksymalna temperatura pracy: 220 °C
