Jak dobrać mocowanie czujnika temperatury?
Dobór czujnika temperatury bardzo często zaczyna się od pytania: RTD czy termopara? Jaki zakres temperatury? Jaka klasa dokładności? To oczywiście ważne kwestie, ale w praktyce przemysłowej równie istotne jest coś, co bywa pomijane na początku rozmowy: sposób zamocowania czujnika w instalacji.
Nawet najlepiej dobrany element pomiarowy nie spełni swojej funkcji, jeżeli czujnik będzie zamontowany w niewłaściwy sposób. Błędne mocowanie może powodować nieszczelność, zbyt długi czas reakcji, uszkodzenie mechaniczne, błędny odczyt temperatury albo problem
z późniejszym serwisem.
Dlatego przy doborze mocowania warto patrzeć nie tylko na sam czujnik, ale na cały proces: medium, ciśnienie, temperaturę, miejsce montażu, wymagania serwisowe oraz oczekiwaną dokładność pomiaru.
Najczęściej stosowane sposoby mocowania czujników temperatury

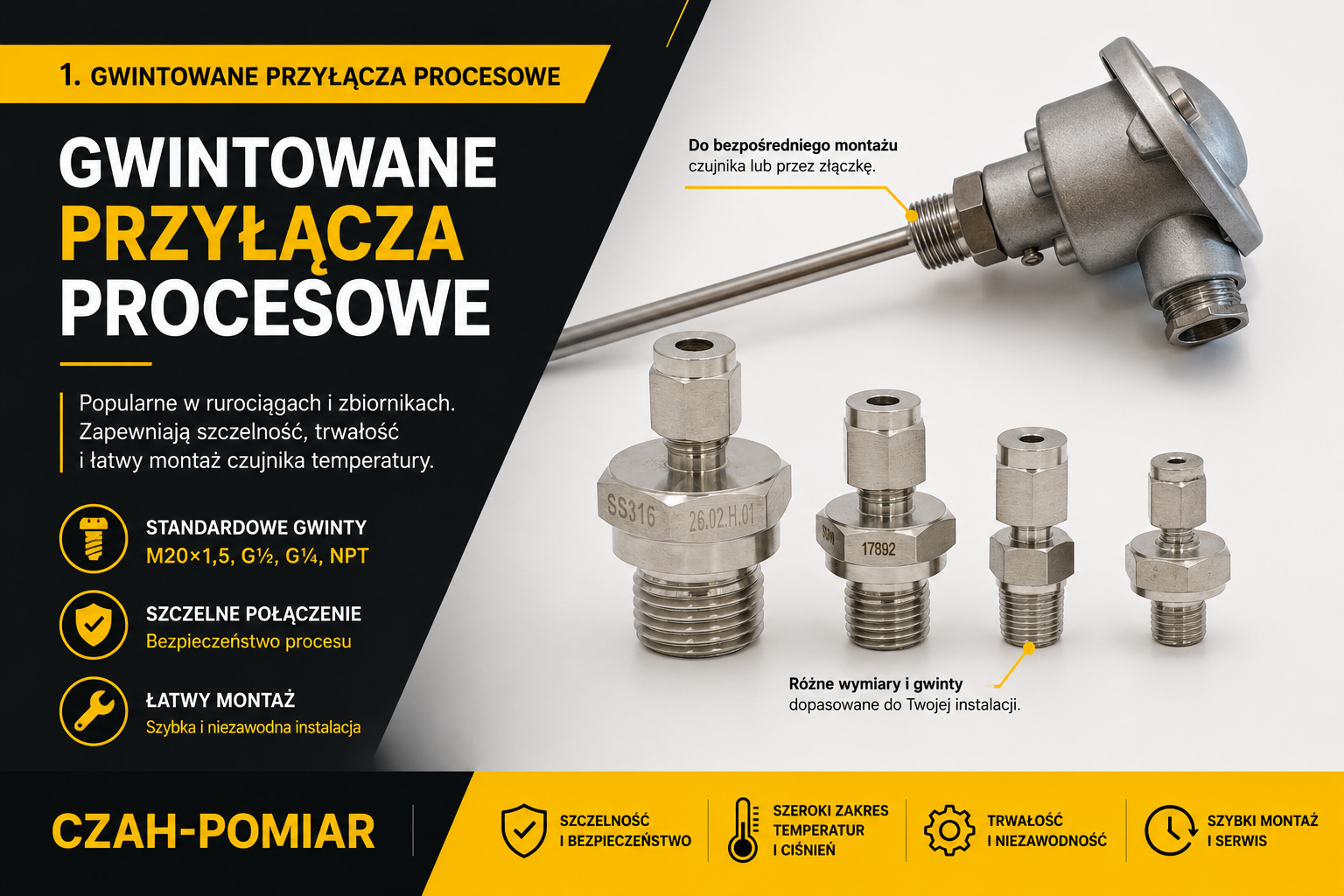

1. Gwintowane przyłącza procesowe
To jedno z najpopularniejszych rozwiązań stosowanych w rurociągach, zbiornikach, maszynach
i instalacjach technologicznych. Czujnik może być wyposażony w gwint bezpośrednio na osłonie lub montowany przez złączkę gwintowaną.
Typowe gwinty stosowane w przemyśle to m.in. M20×1,5, G½, G¼ oraz NPT. Dobór gwintu zależy od konstrukcji instalacji, wymagań szczelności oraz standardów przyjętych w danym zakładzie.
Zaletą przyłącza gwintowanego jest stosunkowo prosty montaż, dobra szczelność oraz możliwość stosowania w wielu typowych aplikacjach przemysłowych. Trzeba jednak pamiętać, że sam gwint nie rozwiązuje wszystkich problemów. Przy wyższym ciśnieniu, agresywnym medium lub dużej prędkości przepływu należy rozważyć zastosowanie dodatkowej osłony termometrycznej.

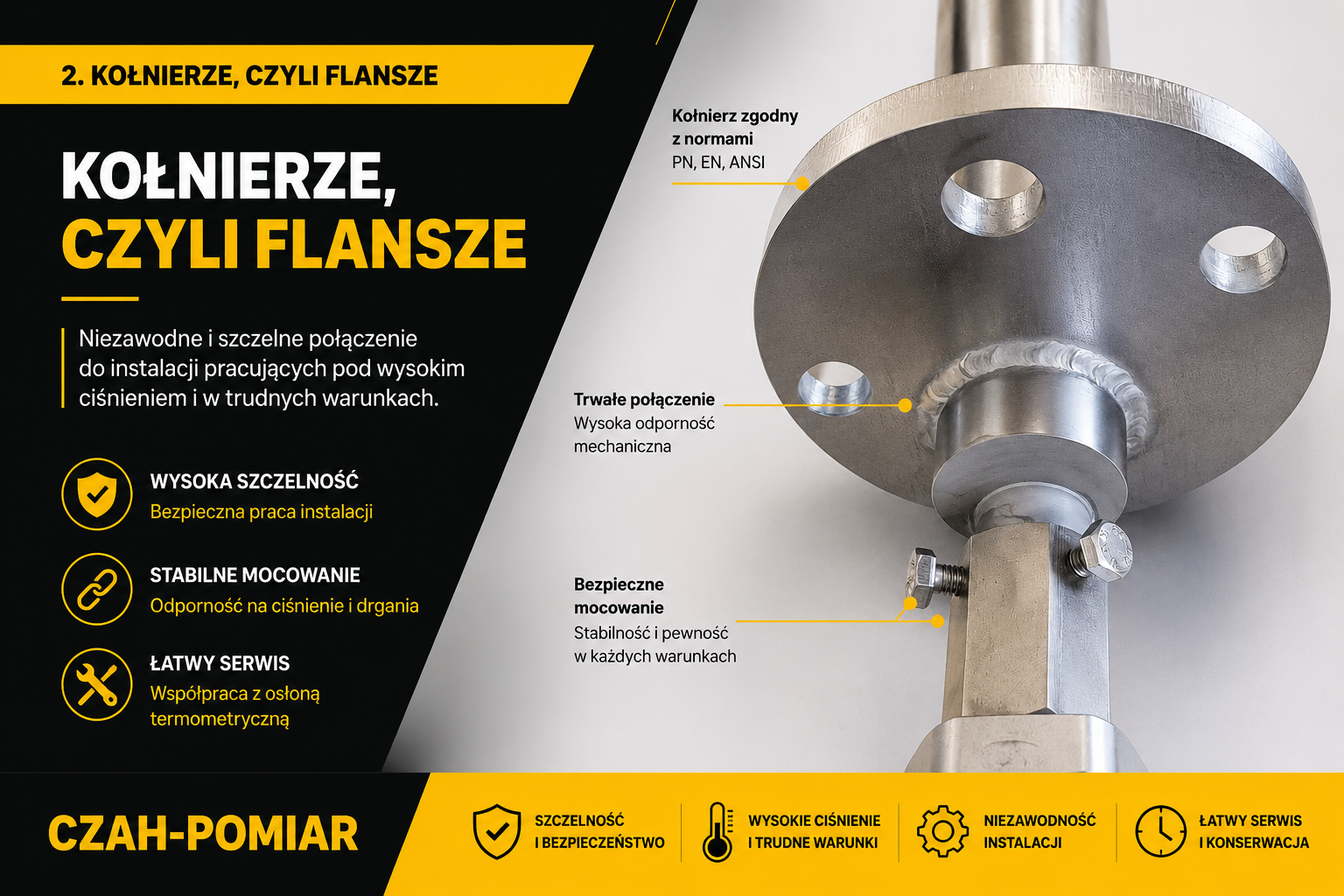

2. Kołnierze, czyli flansze
Mocowanie kołnierzowe stosuje się najczęściej w większych instalacjach przemysłowych, na przykład w energetyce, przemyśle chemicznym, petrochemicznym, ciepłownictwie czy instalacjach procesowych o większych średnicach rurociągów i zbiorników.
Kołnierz zapewnia stabilne i szczelne osadzenie czujnika. Jest często wybierany tam, gdzie występują wyższe ciśnienia, większe średnice rurociągów, cięższe warunki pracy lub wymagania zgodności z określonym standardem instalacji.
W praktyce mocowanie kołnierzowe często współpracuje z osłoną termometryczną. Dzięki temu element pomiarowy nie jest narażony bezpośrednio na działanie medium, a sam czujnik można wymienić bez ingerencji w instalację procesową.

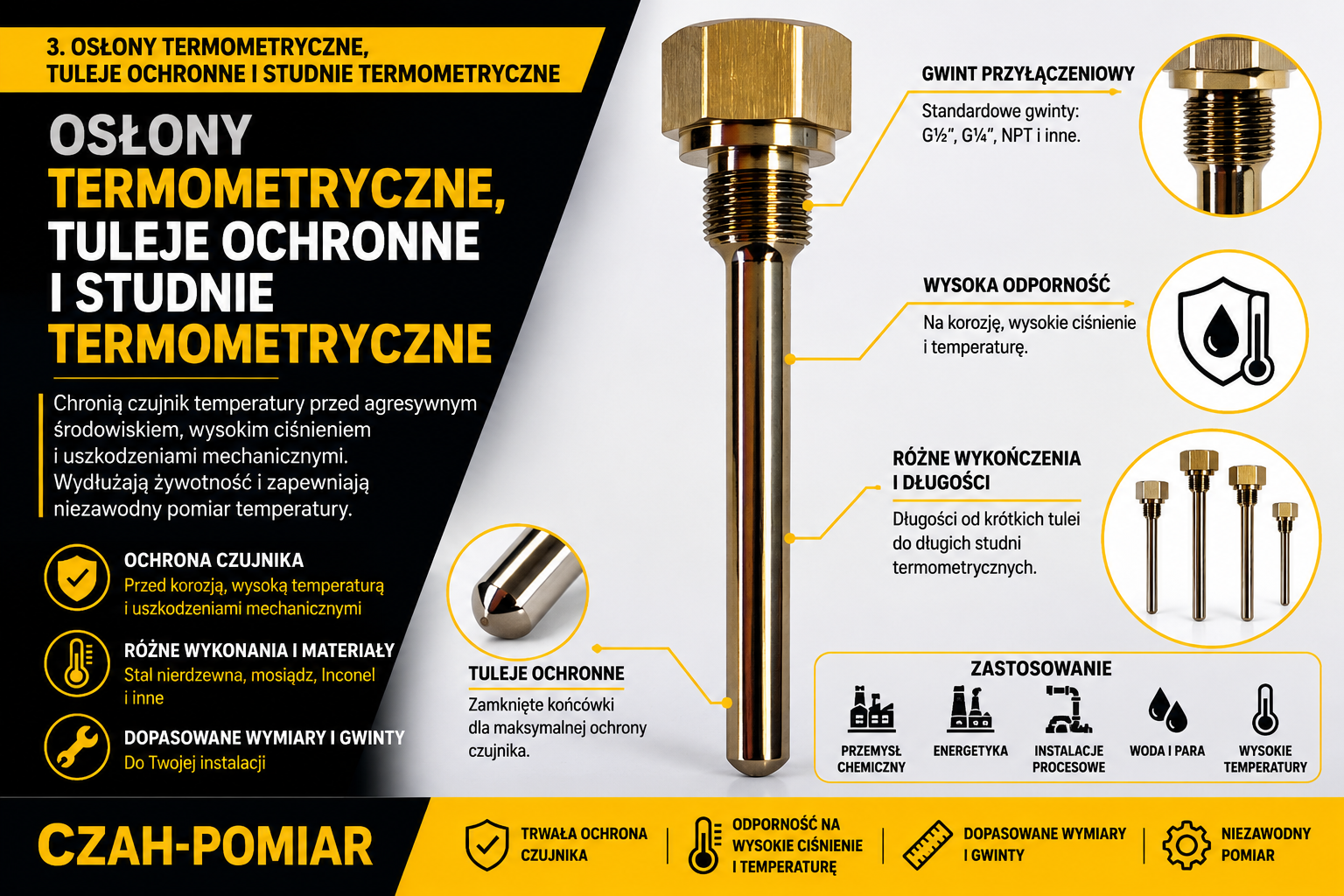

3. Osłony termometryczne, tuleje ochronne i studnie termometryczne
Osłona termometryczna jest jednym z najważniejszych elementów w trudniejszych aplikacjach przemysłowych. Jej zadaniem jest ochrona czujnika przed działaniem medium, ciśnienia, przepływu, erozji, korozji lub uszkodzeń mechanicznych.
Takie rozwiązanie stosuje się szczególnie wtedy, gdy medium jest agresywne chemicznie, ścierne, wysokociśnieniowe albo gdy zatrzymanie instalacji w celu wymiany czujnika byłoby kosztowne lub niemożliwe.
Dużą zaletą tulei ochronnej jest możliwość wymiany samego wkładu pomiarowego bez opróżniania zbiornika lub zatrzymywania procesu. Ma to ogromne znaczenie w utrzymaniu ruchu, energetyce, przemyśle chemicznym i instalacjach pracujących w trybie ciągłym.
Materiał osłony powinien być dobrany do warunków pracy. W zależności od aplikacji stosuje się między innymi stale nierdzewne, stale żaroodporne, Hastelloy, Inconel lub inne materiały specjalne. Przy przepływie należy również uwzględnić obciążenia mechaniczne, długość zanurzenia, prędkość medium oraz ryzyko drgań.
Trzeba też pamiętać o kompromisie: osłona chroni czujnik, ale jednocześnie może wydłużyć czas reakcji pomiaru.

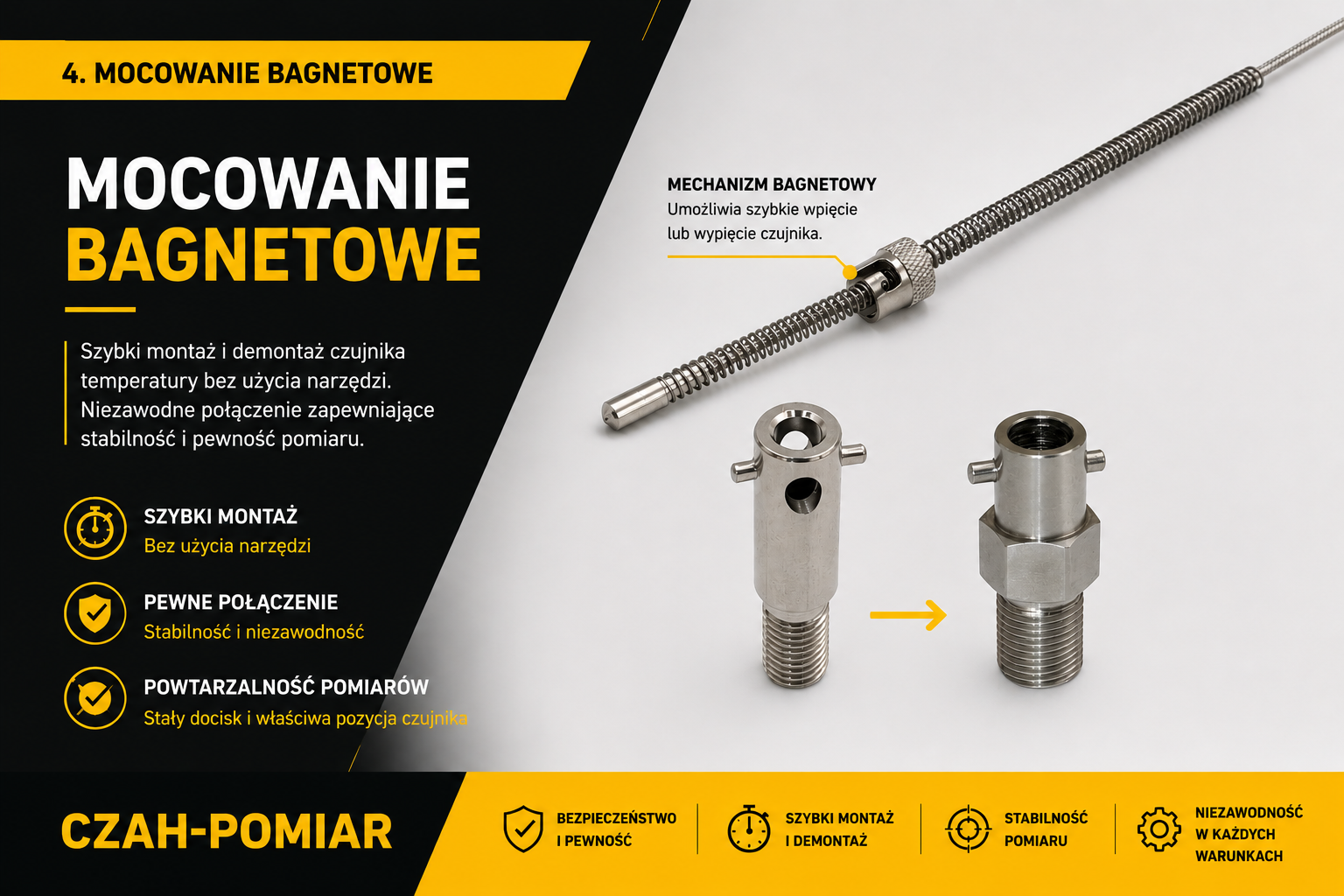

4. Mocowanie bagnetowe
Mocowanie bagnetowe, często sprężynujące, stosuje się głównie w maszynach, formach, urządzeniach grzewczych i aplikacjach, w których istotny jest dobry docisk czujnika do powierzchni lub dna otworu pomiarowego.
Takie rozwiązanie jest spotykane między innymi w przemyśle motoryzacyjnym, tworzyw sztucznych, maszynowym oraz w różnego rodzaju urządzeniach technologicznych.
Zaletą mocowania bagnetowego jest prostota montażu, możliwość szybkiej wymiany czujnika oraz stały docisk zapewniany przez sprężynę. Jest to jednak rozwiązanie przeznaczone raczej do konkretnych aplikacji maszynowych niż do typowych instalacji rurociągowych lub zbiornikowych.

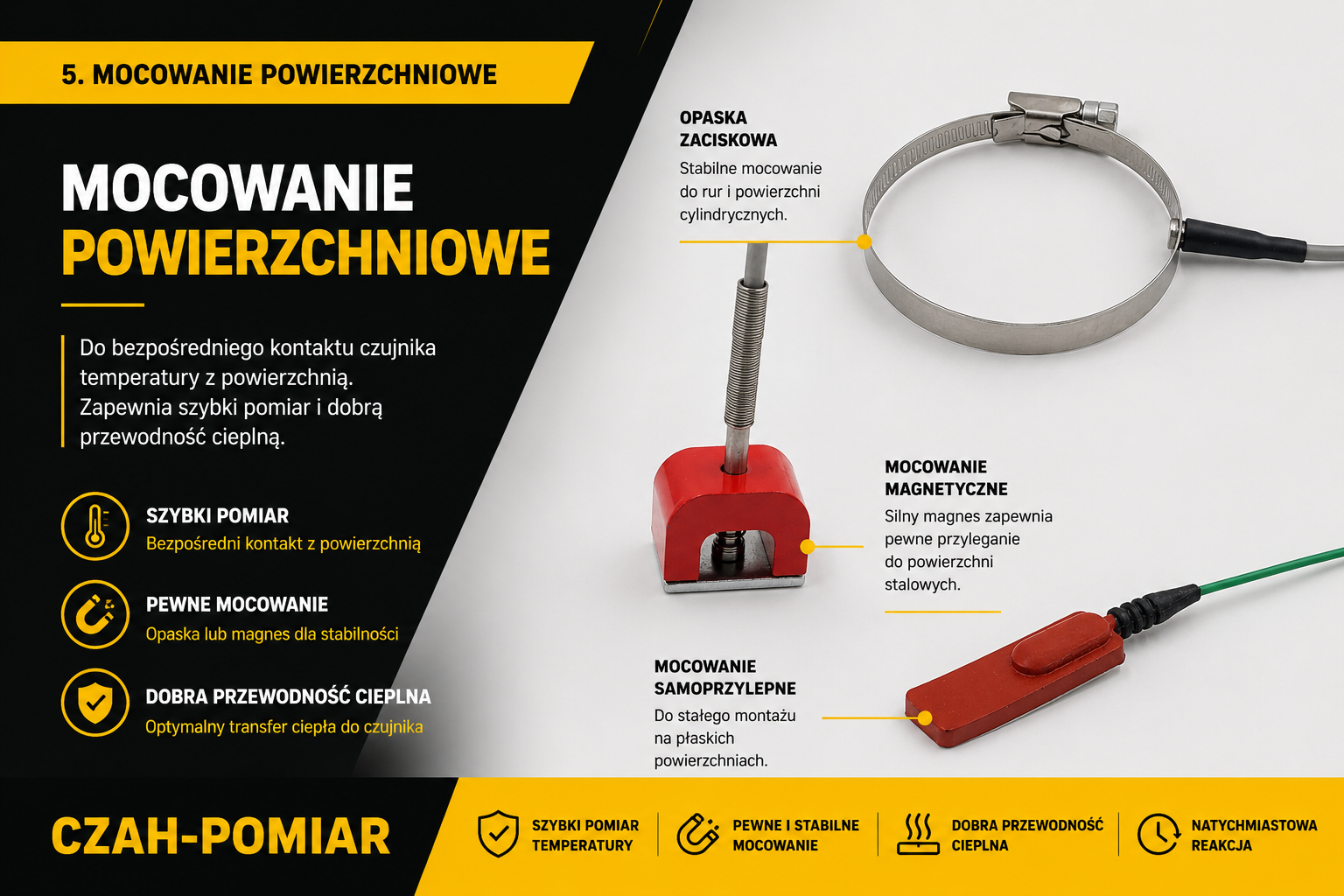

5. Mocowanie powierzchniowe
Czujniki powierzchniowe, nazywane też kontaktowymi, montuje się bezpośrednio na powierzchni mierzonego elementu, na przykład rury, obudowy maszyny, płyty grzewczej, łożyska lub innego elementu konstrukcyjnego.
Do montażu stosuje się opaski zaciskowe, obejmy, taśmy metalowe, śruby, kleje przewodzące ciepło lub specjalne uchwyty. Jest to rozwiązanie szybkie i często możliwe do wykonania bez ingerencji w instalację.
Należy jednak mieć świadomość ograniczeń. Pomiar powierzchniowy zazwyczaj jest mniej dokładny niż pomiar zanurzeniowy, ponieważ czujnik mierzy temperaturę powierzchni, a nie bezpośrednio temperaturę medium. Na wynik wpływa jakość kontaktu cieplnego, izolacja, warunki otoczenia, przepływ powietrza oraz sposób zamocowania.
Mimo to w wielu przypadkach czujnik powierzchniowy jest bardzo praktycznym rozwiązaniem, zwłaszcza tam, gdzie nie można wykonać króćca, otworu lub przyłącza procesowego.

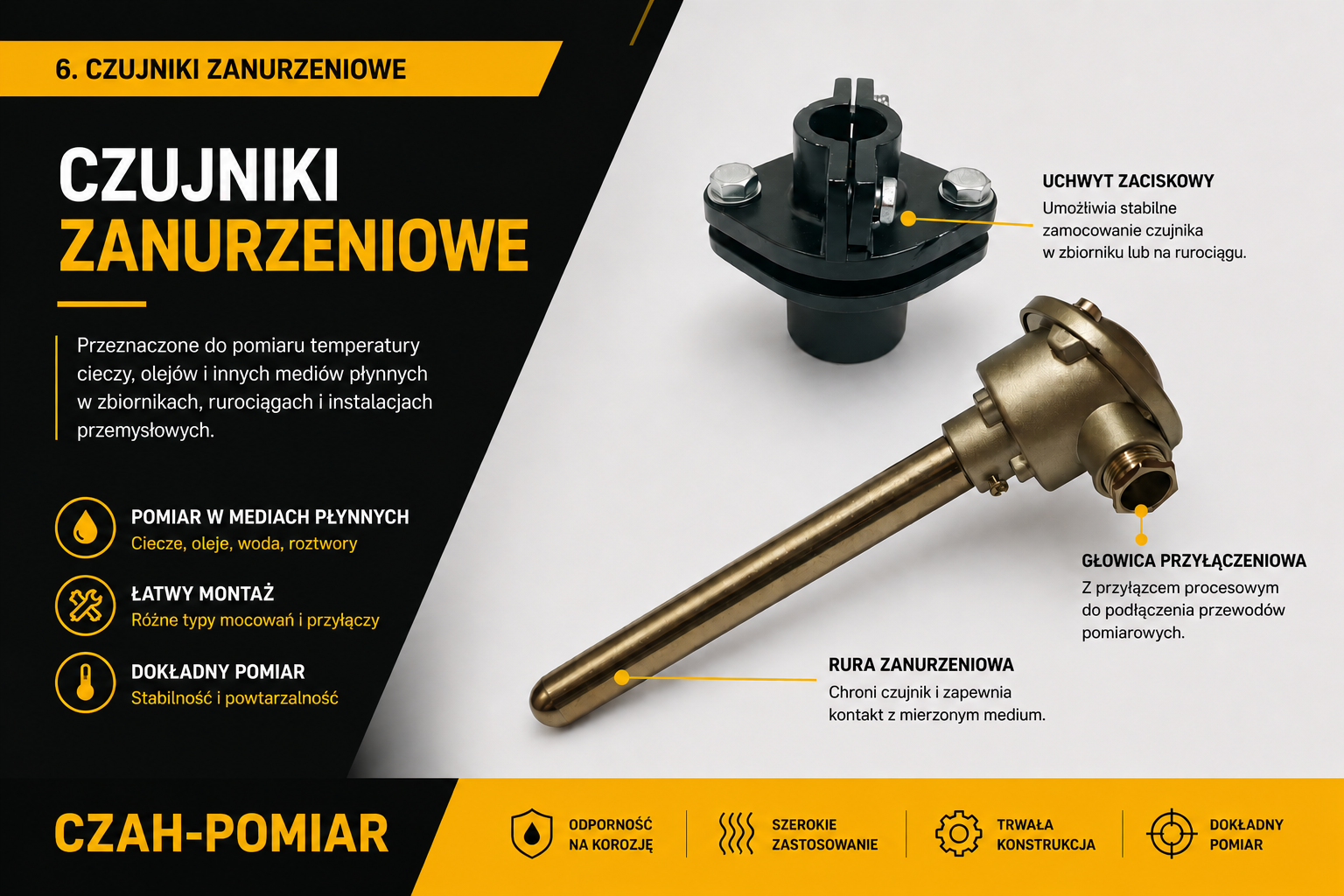

6. Czujniki zanurzeniowe
Czujniki zanurzeniowe są wprowadzane bezpośrednio do medium, czyli cieczy, gazu lub innego środowiska procesowego. Takie rozwiązanie zapewnia dobry kontakt cieplny i zwykle szybki czas reakcji.
Pomiar zanurzeniowy jest bardzo korzystny wtedy, gdy najważniejszy jest dokładny odczyt temperatury medium. Wymaga jednak prawidłowego doboru materiału osłony, długości zanurzenia oraz odporności mechanicznej.
W przypadku mediów neutralnych i niskich ciśnień czujnik może pracować bezpośrednio w procesie. Jeżeli jednak medium jest agresywne, ścierne, wysokociśnieniowe lub występuje duża prędkość przepływu, bezpieczniejszym rozwiązaniem będzie zastosowanie tulei ochronnej.
Od czego zacząć dobór mocowania?
Dobór mocowania czujnika temperatury nie powinien zaczynać się od pytania: „jaki gwint ma być na czujniku?”. Lepiej zacząć od kilku pytań procesowych.
Jakie jest medium?
Czy jest chemicznie agresywne, ścierne, lepkie, wysokociśnieniowe, gazowe, ciekłe, spożywcze, techniczne? To decyduje o materiale osłony i rodzaju przyłącza.
Jaka jest temperatura i ciśnienie pracy?
Im wyższe wartości, tym większe znaczenie ma wytrzymałość mechaniczna, szczelność oraz bezpieczeństwo procesu.
Czy czujnik ma być wymieniany bez zatrzymywania instalacji?
Jeżeli tak, zwykle konieczna będzie tuleja ochronna lub studnia termometryczna.
Jak ważny jest czas reakcji?
Bezpośrednie zanurzenie daje szybszą reakcję, ale oznacza większe narażenie czujnika na medium. Osłona poprawia bezpieczeństwo i trwałość, ale może spowolnić pomiar.
Jak ważna jest dokładność pomiaru?
Sposób montażu wpływa na wynik. Zbyt mała głębokość zanurzenia, słaby kontakt cieplny lub nieprawidłowo dobrana tuleja mogą powodować błędy większe niż sama tolerancja elementu pomiarowego.
Jaki jest typ aplikacji?
W przemyśle spożywczym i farmaceutycznym często stosuje się higieniczne przyłącza procesowe, na przykład Tri-Clamp. W energetyce i przemyśle ciężkim częściej spotyka się kołnierze, tuleje ochronne i solidne przyłącza gwintowane. W maszynach, formach i urządzeniach technologicznych praktyczne są mocowania bagnetowe lub powierzchniowe.
Najczęstszy błąd: dobór tylko po wymiarze
W praktyce zdarza się, że czujnik dobierany jest głównie na podstawie informacji: średnica osłony, długość, gwint i typ elementu pomiarowego. To za mało.
Dwa czujniki o takich samych wymiarach mogą pracować w zupełnie innych warunkach. Jeden będzie zamontowany w zbiorniku z wodą, drugi w instalacji z agresywnym medium, dużym przepływem i wysokim ciśnieniem. W obu przypadkach mechanicznie mogą wyglądać podobnie, ale wymagania dotyczące mocowania i materiału będą zupełnie inne.
Dlatego przy doborze czujnika temperatury warto uwzględnić nie tylko rysunek lub stary numer katalogowy, ale również warunki pracy instalacji.
Podsumowanie
Dobór mocowania czujnika temperatury powinien wynikać z warunków procesu, a nie tylko z dostępnego króćca lub przyzwyczajenia.
Najważniejsze kryteria to:
- bezpieczeństwo procesu,
- szczelność i wytrzymałość mechaniczna,
- temperatura i ciśnienie pracy,
- agresywność oraz prędkość przepływu medium,
- łatwość serwisu,
- wymagana dokładność pomiaru,
- oczekiwany czas reakcji,
- rodzaj instalacji i branży.
W dobrze dobranym czujniku temperatury element pomiarowy, osłona, materiał, długość zanurzenia i sposób mocowania tworzą jedną całość. Dopiero wtedy pomiar jest nie tylko możliwy, ale również bezpieczny, stabilny i użyteczny dla procesu.
Artykuł opracowany przez inżynierów CZAH-POMIAR na podstawie doświadczeń z projektowania i produkcji przemysłowych czujników temperatury oraz działalności akredytowanego laboratorium wzorcującego.
